Mula sa Thermal Engineering hanggang sa Pagmimina ng Truck Bodies: Bakit Namin Lutasin ang Weld Cracking sa Pamamagitan ng Stress Control

Kapag nabigo ang isang heavy-duty na dump truck na katawan ng pagmimina, bihirang magsimula ang crack sa gitna ng isang steel plate. Nagsisimula ito sa weld seam — partikular, sa Heat Affected Zone.

Hindi yan problema sa pagmimina. Problema sa metalurhiya yan.

At ito ang problemang nilulutas namin sa loob ng mahigit isang dekada — hindi sa pagmimina, kundi sa mga linya ng produksyon ng lead oxide, kung saan ang mataas na temperatura ng stress at mga pagbabago sa istrukturang mala-kristal ay pang-araw-araw na engineering realidad.

Ang Hindi Natanaw na Root Cause

Karamihan sa mga pagkabigo sa istruktura sa mga katawan ng trak ng pagmimina ay isinisisi sa mga overload o rough haul na kalsada. Ngunit ang aming pagsusuri sa mga pagkabigo sa larangan ay nagsasabi ng ibang kuwento:ang crack ay nagsisimula sa HAZ, hindi sa punto ng peak mechanical load.

Ito ay hindi isang hula. Ito ay nagmula sa mga taon ng thermal engineering — pagdidisenyo ng mga kagamitan na humahawak sa mataas na temperatura na mga siklo ng stress araw-araw.

Hindi kami nagsimula bilang isang tagagawa ng kagamitan sa pagmimina. Ngunit naiintindihan namin kung ano ang nangyayari sa bakal sa ilalim ng init at stress. At ang pag-unawang iyon ang nagtutulak ngayon kung paano tayo bumuoheavy-duty mining dump truck katawan.

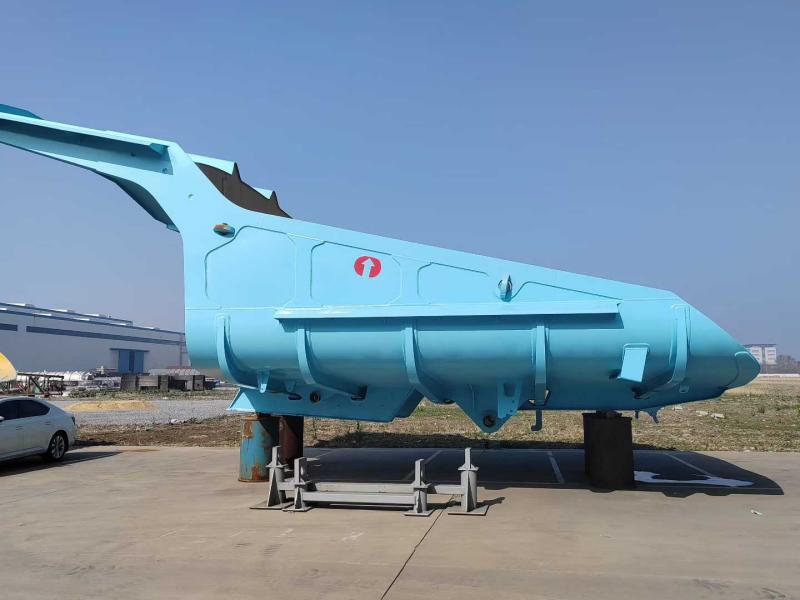

Isang Linya ng Produkto: 50–100 Ton Class Truck Bodies

Kasalukuyan kaming gumagawa ng heavy-duty na dump truck na katawan para sa pagmimina50-tonelada hanggang 100-tonelada na mechanical drive mining truck, na sumasaklaw sa mga pangunahing chassis platform kabilang ang Caterpillar, Komatsu, BelAZ, at XCMG.

Mga pangunahing pagtutukoy:

• Floor plate: 16–20mm NM450 + 10mm wear liner
• Side plate: 10–12mm NM400
• Nakatambak na kapasidad (SAE 2:1): 35–45 cubic meters
• Taas ng paglo-load: na-optimize para sa 5–6m hydraulic excavator drop

Hindi tulad ng tradisyonal na flat-bottom na hugis-parihaba na katawan, ang aming disenyo ay gumagamit ng awalang gate, scoop-type na profilena may tuluy-tuloy na hubog na sahig.

Bakit? Dahil ang mga maginoo na flat floor ay nananatili3–5 tonelada ng malagkit na materyal bawat cycle— at iyon ay tatlo hanggang limang tonelada ng nawalang kargamento, kasama ang manual cleanout labor.

Tatlong Teknikal na Pundasyon

1. Ang 13° Continuous Slope ("Live Floor")

Ang sahig ay patuloy na tumataas sa13 degreesmula sa cab guard hanggang sa dulo ng likuran. Kapag ang hoist ay umaakit, gravity ang gumagana - ang load fractures at dumudulas sa isang galaw. Walang paghuhukay. Walang pagmamartilyo. Walang carry-back.

2. Bi-Grade Material Strategy: NM400 + NM450

Hindi kami gumagamit ng isang grado ng bakal para sa buong katawan. Hindi pare-pareho ang profile ng pagsusuot — kaya hindi dapat pareho ang detalye ng materyal.

Ang kumbinasyong ito ay idinisenyo upang mahawakan500kg+ mga batobumababa mula sa taas (NM400 sumisipsip ng shock) habang ang sahig withstands tuluy-tuloy na pagkaladkad abrasion (NM450 resists wear).

Mga kinakailangan sa welding: Ang NM400 ay nangangailangan ng preheating sa 150°C; Nangangailangan ang NM450 ng mas mahigpit na kontrol ng parameter.

3. Limang Pahaba, Siyam na Transverse Rib Skeleton

Ang mga simulation ng FEA ay nagpakita na ang mga stress fracture ay karaniwang nagsisimula sa weld seams sa pagitan ng sahig at mga stiffener. Ang aming tugon: isama ang sumusuportang istraktura sa shell.

Ang panlabas"five longitudinal, nine cross" na disenyo ng sala-salagumaganap bilang isang salo, namamahagi60+ toneladang load mass sa buong chassis rail. Pinipigilan nito ang "balat ng saging" na karaniwan sa mga produkto ng kakumpitensya.

Karagdagang Mga Elemento ng Functional na Disenyo

Front canopy sa 45°:Dalawang layunin - ilihis ang mga bumabagsak na bato palayo sa taksi, at dagdagan ang struck capacity nang hindi itinataas ang sentro ng grabidad.

Pinatibay na gilid sa likuran:Nilagyan ng double-thick na wear strip na NM450. Ang mga site ng pagmimina ay karaniwang nag-back-drag upang linisin ang mga dump pad. Pinipigilan ng disenyo na ito ang pagpapapangit ng gilid sa likuran at pinapanatili ang wastong sealing kung may tailgate.

Quality Control + Global Delivery

Ang bawat katawan ay dumaranasmagnetic particle inspection (MPI)bago mag-sandblasting at magpinta para makita ang mga depekto sa pang-ibabaw na bahagi ng weld. Ang post-weld stress relief heat treatment ay pamantayan.

Pagpapadala:Single-unit welded construction. Mga flat rack na lalagyan o break-bulk na sisidlan. Dalawang sangkap na epoxy primer (proteksyon sa kaagnasan para sa kargamento sa dagat) kasama ang polyurethane top coat (UV resistance).

On-site na suporta:Nagbibigay kami ng teknikal na patnubay para sa mga unang beses na pag-install.

Bakit Ito Mahalaga

Ang industriya ng pagmimina ay gumagastos ng milyun-milyon sa mga wear plate at pag-aayos ng istruktura. Ngunit karamihan sa paggastos na iyon ay tumutugon sa mga sintomas, hindi mga ugat na sanhi.

Lumapit kami sa heavy-duty na dump truck na katawan ng pagmimina bilang isang thermal-mechanical system, hindi lamang isang steel box. Ang parehong disiplina sa engineering na kumokontrol sa stress ng init sa mga lead oxide furnace ay nalalapat na ngayon sa mga weld seams sa ilalim ng haul road shock load.

Ang problema ay hindi napuputol ang bakal. Ito ay na ang weld seams ay unang nabigo. At iyon - sa panimula - ay isang problema sa stress sa init.

Nagkataon lang na ginugol namin ang huling dekada sa pag-aaral kung paano ito lutasin.
