Paano Maiintindihan ang Mga Code ng Modelo ng Pump? Isang Gabay sa DG, D, CQ at Iba Pang Serye ng Centrifugal Pump

Kapag pumipili ng mga pang-industriya na bomba, ang mga inhinyero at mga koponan sa pagbili ay madalas na nakakaharap ng mga code ng modelo tulad ng DG, D, CQ, CD, at iba pang mga kumbinasyon ng titik.

Para sa maraming mamimili, ang mga titik na ito ay maaaring magmukhang mga simpleng pangalan ng produkto. Gayunpaman, ang mga code ng modelo ng pump ay karaniwang naglalaman ng kapaki-pakinabang na impormasyon tungkol sa serye ng produkto, disenyo ng istruktura, o kategorya ng aplikasyon.

Gayunpaman, isang mahalagang punto ang dapat tandaan: walang pangkalahatang pamantayan sa pagbibigay ng pangalan para sa mga titik ng modelo ng bomba. Ang iba't ibang mga tagagawa ay maaaring tukuyin ang kanilang sariling mga serye ng produkto nang iba. Samakatuwid, ang eksaktong kahulugan ng isang pump code ay dapat palaging kumpirmahin sa pamamagitan ng mga teknikal na dokumento ng tagagawa.

Isinasaalang-alang ng artikulong ito ang DG Series Horizontal Multistage Centrifugal Pump bilang isang halimbawa upang ipaliwanag kung paano karaniwang nauunawaan ang mga code ng modelo ng pump at kung paano makikilala ang iba't ibang serye ng pump.

Ano ang Kahulugan ng Mga Titik sa Mga Modelong Pump?

Ang mga modelo ng pang-industriya na bomba ay karaniwang binubuo ng mga titik, numero, at simbolo. Ang mga titik ay karaniwang nagpapahiwatig ng serye ng bomba o kategorya ng istruktura, habang ang mga numero ay kadalasang nagbibigay ng impormasyon na may kaugnayan sa mga parameter ng disenyo.

Halimbawa:

DG Series Pahalang na Multistage Centrifugal Pump

Sa modelong ito:

• Kinakatawan ng DG ang serye ng pump
• Ang mga sumusunod na numero, depende sa mga panuntunan sa pagpapangalan ng tagagawa, ay maaaring kumatawan sa mga parameter ng disenyo gaya ng daloy, ulo, o bilang ng mga yugto

Gayunpaman, ang eksaktong kahulugan ay nag-iiba sa pagitan ng mga tagagawa. Hindi dapat hatulan ng mga mamimili ang isang bomba sa pamamagitan lamang ng mga titik sa pangalan ng modelo nito. Ang kumpletong mga detalye ng produkto at teknikal na mga dokumento ay pa rin ang batayan para sa pagpili ng bomba.

Ano ang Kahulugan ng "DG" sa DG Series Pump?

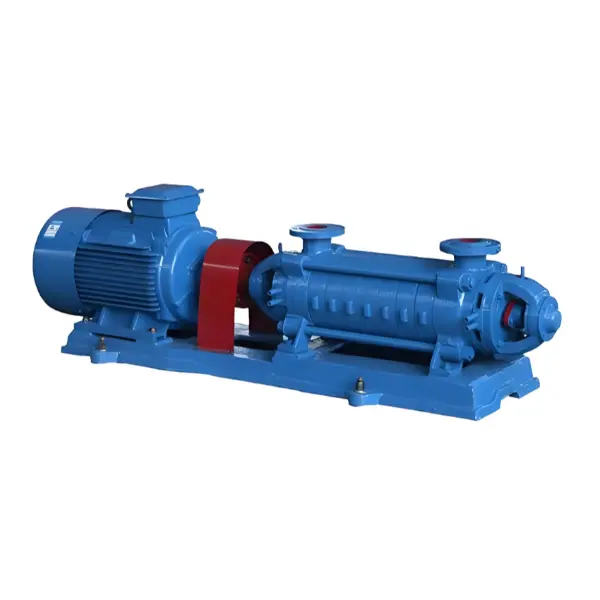

Ang DG Series Horizontal Multistage Centrifugal Pump ay isang uri ng industrial centrifugal pump na nagtatampok ng horizontal, single-suction, multistage na istraktura.

Ang DG Series pump ay karaniwang kasama ang mga sumusunod na katangian ng istruktura:

• Pahalang na disenyo ng pag-install
• Single-suction na istraktura
• Multistage impeller arrangement
• Sectional na disenyo ng katawan ng bomba
• Mga bahagi ng rotor kabilang ang mga impeller at balanseng disc

Ang DG Series pump ay idinisenyo para sa paglilipat ng mga likido na hindi naglalaman ng mga solidong particle at walang mga kinakaing unti-unti.

Ayon sa mga pagtutukoy ng produkto, ang naaangkop na hanay ng temperatura ng likido ay:

-20°C hanggang 105°C

Ang presyon ng pumapasok ay dapat na:

Mas mababa sa 0.6 MPa

Paano Maiintindihan ang Mga Numero sa Mga Modelong Pump?

Bukod sa mga titik, ang mga numero sa mga modelo ng pump ay nagbibigay din ng mahalagang impormasyon.

Halimbawa, ang ilang multistage centrifugal pump na modelo ay maaaring gumamit ng mga format gaya ng:

DG46-50×6

Sa ganitong uri ng format ng pagpapangalan:

• DG - serye ng bomba
• 46 — karaniwang nauugnay sa indikasyon ng daloy
• 50 — karaniwang nauugnay sa indikasyon ng ulo sa isang yugto
• 6 - bilang ng mga yugto ng bomba

Gayunpaman, maaaring gumamit ang iba't ibang mga tagagawa ng iba't ibang paraan ng pagbibigay ng pangalan.

Kapag pumipili ng bomba, dapat suriin ang numero ng modelo kasama ng:

• Mga kinakailangan sa daloy
• Mga kinakailangan sa ulo
• Mga katangian ng likido
• Temperatura ng pagpapatakbo
• Mga kondisyon sa pag-install

Bakit May Iba't ibang Pump Series?

Ang mga pang-industriya na aplikasyon ay may iba't ibang mga kinakailangan sa pagpapatakbo. Karaniwang gumagawa ang mga tagagawa ng iba't ibang serye ng bomba batay sa istraktura ng bomba, disenyo ng haydroliko, mga paraan ng pagbubuklod, at mga kondisyon ng aplikasyon.

Istraktura ng bomba

Ang iba't ibang serye ay maaaring may iba't ibang istruktura, gaya ng:

• Pahalang o patayong disenyo
• Single-stage o multistage na istraktura
• Iba't ibang kaayusan ng pagsipsip

Ang bawat disenyo ay binuo para sa mga partikular na kinakailangan sa aplikasyon.

Hydraulic Design

Ang panloob na haydroliko na disenyo ng isang bomba ay nakakaapekto sa kung paano inililipat ang likidong enerhiya.

Ang isang multistage centrifugal pump ay gumagamit ng maraming impeller na nakaayos sa rotor, habang ang isang single-stage na pump ay gumagamit ng isang impeller. Ang pagkakaiba sa istruktura ay nakakaapekto sa kung paano pinili ang bomba para sa isang partikular na sistema.

Disenyo ng Shaft Sealing

Ang serye ng pump ay maaari ding magkaiba sa pagsasaayos ng sealing.

• Mechanical seal
• Packing seal

Ang naaangkop na istraktura ng sealing ay nakasalalay sa disenyo ng bomba at mga kinakailangan sa pagpapatakbo.

Ano ang Pagkakaiba sa pagitan ng DG at D Series Pumps?

Sa maraming tradisyunal na klasipikasyon ng bomba, ang mga serye ng D at DG na mga pump ay nauugnay sa mga pahalang na multistage na istruktura ng centrifugal pump.

Gayunpaman, ang eksaktong pagkakaiba sa pagitan ng D at DG ay nakasalalay sa pag-uuri ng produkto ng tagagawa.

Hindi tumpak na ipagpalagay na ang DG ay palaging mas mahusay kaysa sa D, o ang D at DG ay ganap na magkaibang mga uri ng bomba.

Ano ang Kahulugan ng CQ sa Mga Modelong Pump?

Hindi tulad ng DG series pumps, ang CQ ay hindi isang unibersal na pagdadaglat na ginagamit ng lahat ng mga tagagawa ng pump.

Maaaring gamitin ng iba't ibang kumpanya ang CQ bilang code ng serye ng produkto para sa iba't ibang disenyo ng bomba.

Kapag sinusuri ang isang CQ series pump, dapat kumpirmahin ng mga mamimili sa pamamagitan ng:

• Catalog ng tagagawa
• Mga pagtutukoy ng produkto
• Teknikal na mga guhit
• Mga paglalarawan ng produkto

Ang tamang interpretasyon ay nakasalalay sa sariling sistema ng pag-uuri ng tagagawa.

Paano Mabilis Matukoy ang Tamang Serye ng Pump?

Kumpirmahin ang Pumping Medium

Unang check:

• Anong likido ang ililipat?
• Naglalaman ba ito ng mga solidong particle?
• Nakakasira ba ito?

Halimbawa, ang DG Series pump ay idinisenyo para sa mga likidong walang solidong particle o corrosive na katangian.

Suriin ang Operating Condition

Kabilang sa mga mahahalagang kondisyon ang:

• Temperatura ng likido
• Presyon ng pumapasok
• Mga kinakailangan sa system

Unawain ang Istraktura ng Pump

Bago pumili ng bomba, kumpirmahin:

• Single-stage o multistage na disenyo
• Pahalang o patayong istraktura
• Uri ng pagsipsip

Suriin ang Kumpletong Teknikal na Impormasyon

Ang pangalan ng modelo ng bomba ay ang unang hakbang lamang. Dapat ding isaalang-alang ng propesyonal na pagpili ang mga detalye ng produkto, mga teknikal na guhit, mga kinakailangan sa pagpapatakbo, at mga rekomendasyon ng tagagawa.

Bakit Dapat Maunawaan ng Mga Mamimili ang Mga Code ng Modelo ng Pump?

Mas Magandang Komunikasyon sa Mga Supplier

Ang pag-alam sa pangunahing kahulugan ng serye ng pump ay nakakatulong sa mga mamimili na ilarawan ang kanilang mga kinakailangan nang mas malinaw.

Iwasan ang Maling Pagpili

Ang pag-unawa sa mga klasipikasyon ng bomba ay binabawasan ang panganib ng pagpili ng bomba batay lamang sa hitsura o presyo.

Mas Madaling Paghahambing ng Produkto

Mas mabisang maihahambing ng mga mamimili ang iba't ibang pamilya ng bomba sa pamamagitan ng pag-unawa sa kanilang mga pagkakaiba sa istruktura.

Ang mga code ng modelo ng pump gaya ng DG, D, at CQ ay ginagamit upang tukuyin ang iba't ibang serye ng pump o mga kategorya ng disenyo.

Ang DG Series Horizontal Multistage Centrifugal Pump ay kumakatawan sa isang pump design na nagtatampok ng horizontal, single-suction, multistage na istraktura para sa paglilipat ng mga angkop na malinis na likido sa ilalim ng tinukoy na mga kondisyon ng operating.

Gayunpaman, ang mga pump letter lamang ay hindi matukoy kung ang isang produkto ay angkop para sa isang partikular na aplikasyon.

Ang tamang paraan ng pagpili ay upang suriin ang kumpletong mga kondisyon ng operating, kabilang ang pumped medium, temperatura, mga kinakailangan sa presyon, mga kondisyon ng pag-install, at teknikal na mga detalye na ibinigay ng tagagawa.
