Paglalarawan ng Produkto

Ang linya ng produksyon ng Red Lead ay gumagamit ng isang proseso ng nobela na kinasasangkutan ng patuloy na pagtunaw at pag -pulver sa isang hurno ng Barton, butil, at malalim na oksihenasyon at mabilis na paglamig sa isang gumagalaw na kama. Ang paggamit ng isang gumagalaw na pagkalkula ng kama at mabilis na proseso ng paglamig, ang mga solidong partikulo ay patuloy na bumababa sa isang siksik na estado, pag -iwas sa mga pagbangga at matinding alitan, na nagreresulta sa isang napakababang rate ng breakage. Ang gumagalaw na reaktor ng kama ay may mataas na thermal inertia at minimal na pagbabago ng temperatura, ganap na nakakatugon sa mga kinakailangan sa temperatura ng reaksyon. Ang materyal na oras ng paninirahan sa gumagalaw na kama ay mahaba at uniporme, tinitiyak ang isang mahabang oras ng reaksyon. Ang countercurrent na palitan ng init sa pagitan ng materyal at ang mainit na flue gas ay kumokontrol sa temperatura ng tambutso, mahusay na gumagamit ng enerhiya ng init at pagpapanatili ng isang simpleng sistema. Sa loob ng kama, ang materyal ay unti -unting gumagalaw mula sa mababang temperatura hanggang sa mataas na temperatura at pagkatapos ay bumalik sa mababang temperatura, tinanggal ang henerasyon ng singaw ng tingga. Kung ikukumpara sa pamamaraan ng electric furnace, ang prosesong ito ay kumonsumo lamang ng 30% ng enerhiya at nagkakahalaga lamang ng 20% ng orihinal na proseso.

Ang proseso ng paggawa ng kagamitan ay nagsasangkot ng isang hurno ng Barton na patuloy na proseso ng pagtunaw at pulverization, na sinusundan ng butil, na sinusundan ng malalim na oksihenasyon at mabilis na paglamig sa isang gumagalaw na kama. Ang paggamit ng isang gumagalaw na pagkalkula ng kama at mabilis na proseso ng paglamig, ang mga solidong partikulo ay patuloy na lumilipat pababa sa isang siksik na estado, pag -iwas sa mga pagbangga at matinding alitan, na nagreresulta sa isang napakababang rate ng breakage. Ipinagmamalaki ng gumagalaw na reaktor ng kama ang mataas na thermal inertia at minimal na pagbabagu -bago ng temperatura, ganap na nakakatugon sa mga kinakailangan sa temperatura ng reaksyon. Ang materyal na oras ng paninirahan sa gumagalaw na kama ay mahaba at pantay na ipinamamahagi, tinitiyak ang isang mahabang oras ng reaksyon. Ang countercurrent na palitan ng init sa pagitan ng materyal at ang mainit na flue gas ay kumokontrol sa temperatura ng tambutso, mahusay na gumagamit ng enerhiya ng init at pagpapanatili ng isang simpleng sistema. Sa loob ng kama, ang materyal ay unti -unting gumagalaw mula sa mababang temperatura hanggang sa mataas na temperatura at pagkatapos ay bumalik sa mababang temperatura, tinanggal ang henerasyon ng singaw ng tingga. Kung ikukumpara sa pamamaraan ng electric furnace, ang prosesong ito ay kumonsumo lamang ng 30% ng enerhiya at mayroon lamang 20% ng mga gastos sa enerhiya ng orihinal na proseso.

1. Seksyon ng Milling Barton

Serial number	Pangalan ng aparato	Bilang ng mga yunit	Mga parameter ng aparato	Tagagawa	Pahayag	Sukat	Timbang	kapangyarihan
1	Lead cart malaki / maliit na kumbinasyon	4	Q235 Frame, 10# Channel Steel, Flat plate 10mm	Huarong	NSK Bearings (6206/6207), Universal Motor (pangalawang kahusayan ng enerhiya), Guomao Reducer (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0.8t/set	0.75kw/yunit
2	Lead natutunaw na hurno	4	Pugon core 310s hindi kinakalawang na asero, kapal ng 12mm, Shell 3mm, takip ng pugon 12mmq235, Tube ng Pag -init 310Sφ16mm*1.5mm, pagkakabukod layer 300mm	Huarong	Panloob na pag -init at panlabas na pag -init, Ang temperatura ng disenyo ng kagamitan ay 0-550 ℃, Nilagyan ng sensor ng temperatura	130011001650	1.5t/Itakda	Panlabas18kw/yunit Panloob na 24kw/yunit
3	Busφ1380	4	310s hindi kinakalawang na asero, Barrelφ12mm 304 hindi kinakalawang na asero, Bottomφ80mm, Outer Shell Q235 3mm, Layer ng pagkakabukod 80mm, Pangunahing shaftφ110mm	Huarong	310s hindi kinakalawang na asero (may temperatura na may 1180 ° C), Universal Motor (Antas ng Kahusayan ng Enerhiya 2), NSK Bearings, Saklaw ng Temperatura ng Disenyo ng Kagamitan na 0-600 ° C, Nilagyan ng sensor ng temperatura, bilis ng 210 rpm	270018002550	3.0t/set	30kw/yunit
4	Kontrolin ang Gabinete	4	1.5mm para sa kahon ng kahon at 2.0mm para sa panel ng pinto	Shanghai Haofuman	WithPLC at touch screen	8008002000	0.2/yunit

2. Seksyon ng Granulation

Serial number	Pangalan ng aparato	Bilang ng mga yunit	Mga parameter ng aparato	Tagagawa	Pahayag	Sukat	Timbang	kapangyarihan
1	gilingan	4	Bilis ng spindle 3900r/min, Paggiling Fineness 320 mesh, output 480kg/h, Dami ng hangin sa outlet 2170m³/h (walang pag -load), bilis ng hangin sa outlet 35m/s (walang pag -load)	Changzhou Wuhan Airlines	Kabilang ang frame, takip, Compensator, Shock Absorber, V-Beltc4064	1100580840	1.5t/Itakda	30kw/yunit
2	30kw motor	4	Pangalawang kahusayan ng enerhiya	Global	Pulley
3	MACHINE MACHINE	4	Barrel Sus304 (6mm), Frame 16#	Huarong	Nilagyan ng dust ChamberQ235 (1.5mm), Guomao Reducer (CZQ350-8-11), Huanqiu motor (pangalawang kahusayan ng enerhiya)	280012502000	1.4t/yunit	7.5kw/yunit
4	Elevator	1		Yangzhou plastic kababalaghan	Carbon Steel, chain metal bucket (hindi kinakalawang na asero)	10005006000	2.5t/set	3kw/yunit
5	Skirtconveyor	2	Haba: 9500mm, lapad (conveyance surface) 400mm, Bilis ng 10m/min	Yangzhou plastic kababalaghan	Carbon Steel, PVC Skirt Edge, Ganap na selyadong may dalawang hoppers at tumatanggap ng labangan, output 40t/araw	9500400500	1.5t/yunit	3kw/yunit
6	Control Box (na may touch screen)	2		Shanghai Haofuman		43010001000	0.1t/yunit
7	Tank ng imbakan	1	Sus304 (3mm), Dami ng 1.8m³	Huarong		Φ1200*7000	2t/unit

3. Seksyon ng Pag -alis ng Alikabok

Serial number

Pangalan ng aparato

Bilang ng mga yunit

Mga parameter ng aparato

Tagagawa

Pahayag

Sukat

Timbang

kapangyarihan

1

72-Bag Pulse Dust Collector

10

Lugar ng pagsasala 54㎡,

konsentrasyon ng alikabok <15g/m³,

Kahusayan 99.5%, Box Q235 (3mm)

Huarong

Kabilang ang pulse bag,

Controller,

separator ng tubig-langis,

Universal Motor (Antas ng Kahusayan ng Enerhiya 2),

NSK Bearing (FC207),

Guomao Reducer (BWD2-43-Y1.5-2P)

2500*1500*3900

2.5t/yunit

1.5kw/yunit

2

11kw fan

6

Pabahay Q235 (4mm)

Nantong Gaonan

Kabilang ang pag -import at pag -export,

Global Motor (Secondary Energy Efficiency)

1000*800*1500

0.4t/yunit

11kw/yunit

4. Seksyon ng Screening

Serial number	Pangalan ng aparato	Bilang ng mga yunit	Mga parameter ng aparato	Tagagawa	Pahayag	Sukat	Timbang	kapangyarihan
1	Hexagonal sieve	2	Pabahay Q235 (3mm), Screen Sus304 (10 mesh, 18 mesh)	Huarong	NSK6312, Mga paa ng makina 120603 square tube, Huanqiu motor (pangalawang kahusayan ng enerhiya), Guomao Reducer (BWD1-59-Y1.5-2P)	3000120 03000	1.5t/Itakda	1.5kw/yunit
2	Crusher	2	Pabahay Q235 (12mm), Screen Sus304 (12 mesh)	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Huanqiu motor (pangalawang kahusayan ng enerhiya)	1000300400	0.3t/yunit	2.2kw/yunit
3	Hopper	20	Cylinder Q235 (3mm), Machine Foot L5#, Dami ng 0.15㎡	Huarong		Q159*5000	1.1t/yunit
4	Control Box	2		Shanghai Haofuman	WithPLC at touch screen	43010001000	0.1/yunit
5	Pagdudulot ng Auger	6	Shell Material Sus304, φ133*4.5	Huarong	Guomao Reducer (BWD2-43-Y1.5-2P), Huanqiu motor (pangalawang kahusayan ng enerhiya), NSKFC207	Φ159*4000	0.8t/set	1.5kw/yunit

5. Seksyon ng Sintering

Serial number	Pangalan ng aparato	Bilang ng mga yunit	Mga parameter ng aparato	Tagagawa	Pahayag	Sukat	Timbang	kapangyarihan

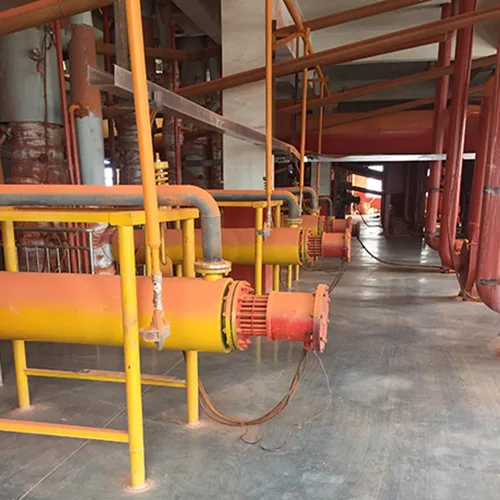

1	Sintering gumagalaw na kama	6	Silindro bodyφ650mm, Materyal na sus304 (6mm), haba ng oksihenasyon 8m, Ang sensor ng temperatura ay 17 puntos na kontrol	Huarong	Kabilang ang pangunahing pipe, gas valve, Compensator, balbula ng butterfly	1200*7500	2.5t/set
2	Glass rotorflowmeter	6	gas	Pabrika ng instrumento ng dongtai		15005001500	0.3t/yunit
3	Semi-tapos na produkto Silo	6	Barrel Q235 (3mm)	Huarong		Φ800*1200	0.3t/yunit
4	Fuel furnaceelectric furnace	6	Shell Sus310s (6mm), Pag -init ng Tube Sus310s, φ12.5*1.5	Huarong		Φ400*2500	0.8t/set	80kw/yunit
5	72-Bag Pulse Dust Collector	6	Lugar ng pagsasala 54㎡, konsentrasyon ng alikabok <15g/m³, kahusayan 99.5%, Box Q235 (3mm)	Huarong	Kabilang ang pulse bag, controller, separator ng tubig-langis, Universal Motor (Antas ng Kahusayan ng Enerhiya 2), NSK Bearing (FC207), Guomao Reducer (BWD2-43-Y1.5-2P)	250015003900	2.5t/yunit	1.5kw/yunit

Serial number	Pangalan ng aparato	Bilang ng mga yunit	Mga parameter ng aparato	Tagagawa	Pahayag	Sukat	Timbang	kapangyarihan
6	11kwfan	6	Pabahay Q235 (4mm)	Nantong Gaonan	Kabilang ang pag -import at pag -export, Global Motor (Secondary Energy Efficiency)	10008001500	0.4t/yunit	11kw/yunit
7	L51 Roots Blower	6	Bilis 980r/min, Daloy ng Inlet 13.6m³/min, Nilagyan ng 380v11kw 6-stage motor	Shandong Ruibo	Kabilang ang mga inlet at outlet muffler at base	100008001000	1t/unit	15kw/yunit
8	Paglamig ng kama	6	Barrel Q235 (6mm)	Huarong		8005001000	0.3t/yunit
9	Tapos na produkto silo, vibrating machine	6	Barrel Q235 (6mm)	Huarong		400400500	0.1t/yunit

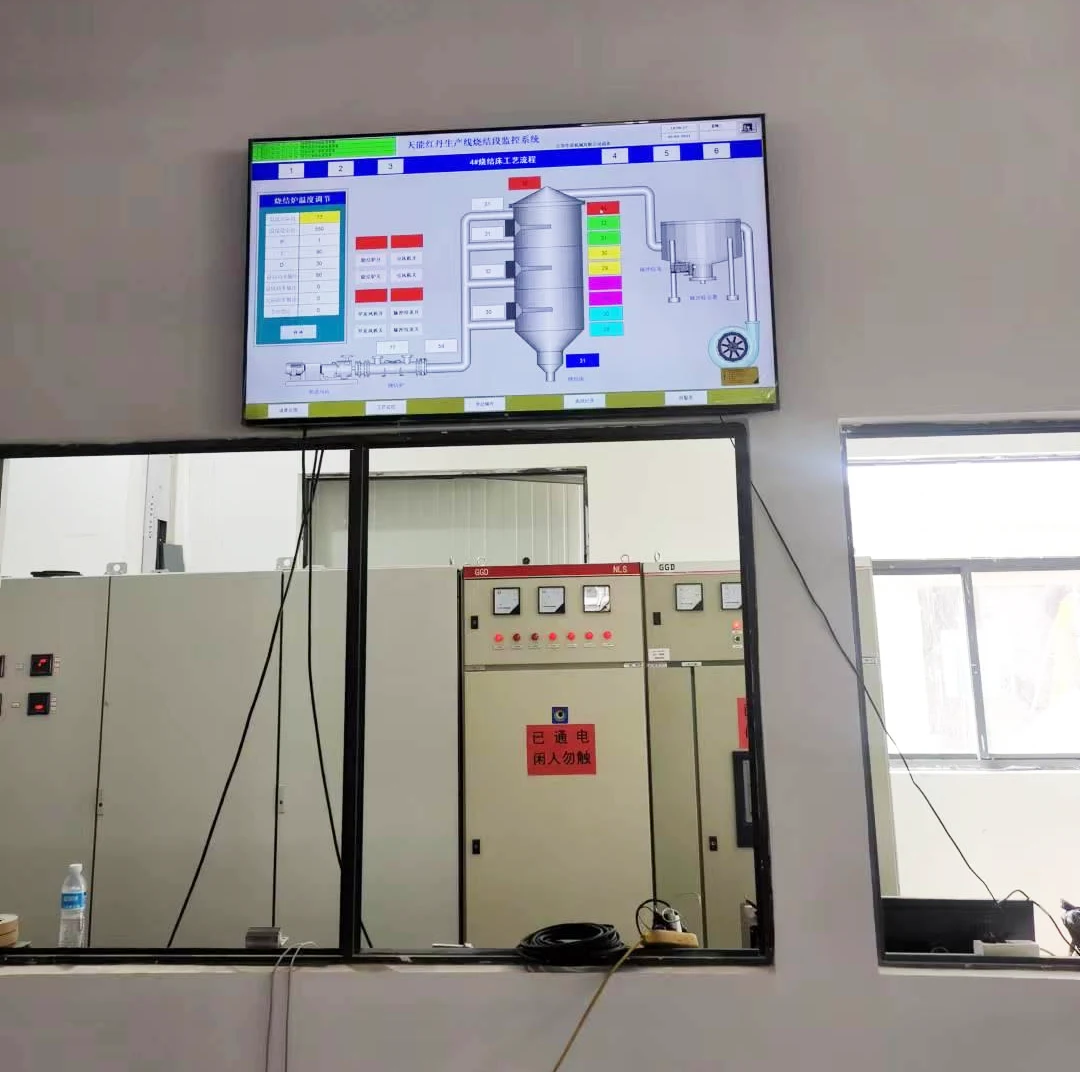

10	Kontrolin ang Gabinete (withplc, touch screen)	3		Shanghai Haofuman		4508001850	0.25/yunit

Serial number	Pangalan ng aparato	Bilang ng mga yunit	Mga parameter ng aparato	Tagagawa	Pahayag	Sukat	Timbang	kapangyarihan
11	Spiral Auger	6	Pabahay Q235, Φ89*4.5	Huarong	Guomao Reducer (BWD1-43-Y0.75-2P), Huanqiu motor (pangalawang kahusayan ng enerhiya)	8008001600	0.3t/yunit	0.75kw/yunit
12	Feeder	2	Pabahay Q235, Φ219615000	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Huanqiu motor (pangalawang kahusayan ng enerhiya)	40040015000	0.8t/set	2.2kw/yunit
13	Box ng imbakan	1	Pabahay Q235 (6mm)	Huarong			1t/unit
14	Mga computer at monitor	1		tatak

6. Seksyon ng Paglabas ng Dust ng Exhaust Emission

Serial number	Pangalan ng aparato	Bilang ng mga yunit	Pahayag	Sukat	Timbang
1	Silid ng pretreatment	1
2	Q = 75000m3/h	1	Na may kaugalian na pagpapakita ng presyon at controller ng programa ng paglilinis
3	Hepa filter	27
4	sapilitan draft fan	1	Q = 75000m3/h, P = 3800pa variable frequency motor, K = 110-132kw
5	Platform ng pagsubok	1
6	Exhaust pipe at mahusay na frame	1	φ1450*4mm h = 18m
7	Electronic control system	1	Delta Inverter

Granular Red Lead Production Line Proseso:

Red Lead Production Line Equipment

Listahan ng Kagamitan para sa Granule Crushing Production Line (Espesyal)

Pagdurog na seksyon

Serial number	Pangalan ng aparato	Bilang ng mga yunit	Mga parameter ng aparato	Tagagawa	Pahayag	Sukat	Timbang	kapangyarihan
1	Silo, conveyor ng tornilyo	2	Pabahay Q235, φ89*4.5	Huarong	Bilis ng pag -regulate ng motor	8008001600	0.3t/yunit	1.5kw/yunit
2	Ultrafine Pulverizer	2	Bilis ng spindle 3900r/min, Paggiling Fineness 320 mesh, output 480kg/h, Dami ng hangin sa outlet 2170m³/h (walang pag -load), bilis ng hangin sa outlet 35m/s (walang pag -load)	Shengzhou, Zhejiang	Kabilang ang frame, takip, compensator, Shock Absorber, Universal Motor (Secondary Energy Efficiency)	22009001800	1.5t/Itakda	Host 22kw/Unit Extension 4kW/Unit
3	72-Bag Pulse Dust Collector	2	Lugar ng pagsasala 54㎡, konsentrasyon ng alikabok <15g/m³, kahusayan 99.5%, Box Q235 (3mm)	Huarong	Kabilang ang pulse bag, controller, Oil-water separator, electric valve, Universal Motor (Antas ng Kahusayan ng Enerhiya 2), NSK Bearing (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	250015003900	2t/unit	1.5kw/yunit
4	18.5kw fan	2	Pabahay Q235 (4mm)	Nantong Gaonan	Kabilang ang pag -import at pag -export, pandaigdigang motor (pangalawang kahusayan ng enerhiya)	12006001500	0.6t/yunit	18.5kw/yunit
5.	72-Bag Pulse Dust Collector	2	Lugar ng pagsasala 54㎡, konsentrasyon ng alikabok <15g/m³, kahusayan 99.5%, Box Q235 (3mm)	Huarong	Kabilang ang pulse bag, controller, Oil-water separator, electric valve, Universal Motor (Antas ng Kahusayan ng Enerhiya 2), NSK Bearing (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	150015003900	1t/unit	1.5kw/yunit

Serial number	Pangalan ng aparato	Bilang ng mga yunit	Mga parameter ng aparato	Tagagawa	Pahayag	Sukat	Timbang	kapangyarihan
6	Control Box (withplc, touch screen)	2		Shanghai Haofuman		43010001000	0.1/yunit
7	7.5kw fan	2	Pabahay Q235 (4mm)	Nantong Gaonan	Kabilang ang pag -import at pag -export, Global Motor (Secondary Energy Efficiency)	600600800	0.3t/yunit	7.5kw/yunit
8	Gravity awtomatikong packaging machine	2	Kapasidad ng packaging: 40-100 bag/oras, Saklaw ng pagtimbang: 25kg/bag, Timbang na katumpakan ± 0.2-0.3%, Kapangyarihan 5.5kw	Wuxi Bangyao	Bilis ng pagtahi: 1800rpm, kapal ng pagtahi: 8mm, Haba ng Stitch: 6.5-11mm, Awtomatikong pagbagsak ng thread	200010002500	1.5t/Itakda	5.5kw/yunit
9	Feeder na hugis ng bituin	4	V = 60-80 ℃, Air Pressure 7236, Rate ng daloy 3167, Bilis 2800R/min	Jiangyin Fuxin		400*800	0.2t/yunit	1.5kw/yunit
10	Tank ng imbakan	2	Sus304 (6mm), Dami ng 1.8m³	Huarong	Barrel Sus304 (6mm)	Φ1800*3000	1.2t/yunit

Pagdurog ng proseso ng linya ng produksyon:

Red Lead Production Line Equipment

Sa mapagkumpitensyang pang -industriya na tanawin, ang mahusay at maaasahang kagamitan sa paggawa ay mahalaga. Ang Red Lead Production Line Equipment ay idinisenyo upang matugunan ang pinakamataas na pamantayan ng paggawa, tinitiyak ang pare -pareho ang kalidad at pinakamainam na kahusayan. Sa ibaba, nagbibigay kami ng isang komprehensibong pangkalahatang -ideya ng mga pangunahing tampok at pagtutukoy ng advanced na kagamitan na ito.

Mga pangunahing tampok ng kagamitan sa linya ng pulang tingga

· Mataas na Pagproseso ng Katumpakan: Tinitiyak na ang Red Lead na ginawa ay nakakatugon sa pinaka -mahigpit na pamantayan ng kalidad.

· Kahusayan ng enerhiya: Pinapaliit ang mga gastos sa pagpapatakbo habang pinapanatili ang output ng produksyon.

· Ang operasyon ng user-friendly: Ang isang madaling gamitin na interface ng gumagamit ay ginagawang madali para sa mga operator na kontrolin at subaybayan ang proseso ng paggawa.

· Disenyo ng pagpapanatili ng pagpapanatili: Madaling pag-access para sa pagpapanatili, tinitiyak ang kaunting downtime at maximum na produktibo.

· Mga napapasadyang mga parameter: Maaaring ayusin ng mga operator ang mga pangunahing mga parameter tulad ng temperatura, presyon, at bilis upang ma -optimize ang mga kondisyon ng produksyon.

· Malakas na konstruksyon ng materyal: Itinayo na may mga de-kalidad na materyales upang mapaglabanan ang mga malupit na kondisyon ng pagpapatakbo at matiyak ang kahabaan ng buhay.

Bakit Pumili ng Red Lead Production Line Equipment?

· Na -optimize na Pagganap: Tinitiyak na ang Red Lead ay ginawa na may pinakamataas na posibleng kalidad, natutugunan ang mga hinihingi ng mga modernong pamantayang pang -industriya.

· Epektibong Gastos: Sa kabila ng mga advanced na tampok nito, ang kagamitan ay idinisenyo upang maging epektibo, na nag-aalok ng isang mataas na pagbabalik sa pamumuhunan.

· Versatility: Angkop para sa isang malawak na hanay ng mga aplikasyon, mula sa tradisyonal na industriya hanggang sa mga umuusbong na sektor.

· Suporta at Serbisyo: Nai-back sa pamamagitan ng komprehensibong suporta at serbisyo, tinitiyak na ang mga gumagamit ay maaaring umasa sa kagamitan para sa pangmatagalang operasyon.
