Bagong dilaw na kagamitan sa linya ng produksyon ng tingga

Sa mapagkumpitensyang industriya ng pagproseso ng tingga, ang mga bagong dilaw na kagamitan sa paggawa ng linya ng tingga ay nakatayo bilang isang solusyon sa paggupit na idinisenyo upang ma-optimize ang kahusayan, bawasan ang mga gastos, at mapahusay ang kalidad ng produkto. Ang kagamitan na ito ay partikular na naayon para sa paggawa ng mga produktong batay sa lead, na tinitiyak ang isang walang tahi at mataas na ani na proseso. Sa ibaba, nagbibigay kami ng isang detalyadong pangkalahatang -ideya ng mga parameter ng produkto, tampok, at benepisyo, kasama ang mga pagtutukoy sa teknikal upang matulungan kang gumawa ng isang kaalamang desisyon.

Ang mga tampok na linya ng produksyon ng dilaw na tingga at pagganap: Ang linya na ito ay nagko -convert ng mga lead ingots sa lead dioxide, na kung saan ay pagkatapos ay na -oxidized muli sa isang dilaw na lead powder sintering furnace upang makabuo ng kwalipikadong dilaw na lead powder. Ang linya ng produksiyon na ito ay binuo sa pamamagitan ng pagsasama ng mga advanced na konsepto at teknolohiya mula sa mga internasyonal na mga kapantay at alinsunod sa mga hinihingi ng modernong lipunan. Maaari itong matugunan ang demand para sa dilaw na lead powder production kapwa sa loob at sa buong mundo, habang nananatiling walang alikabok. Ang mga pagtutukoy ay sumunod sa Hg/T3002-1997.

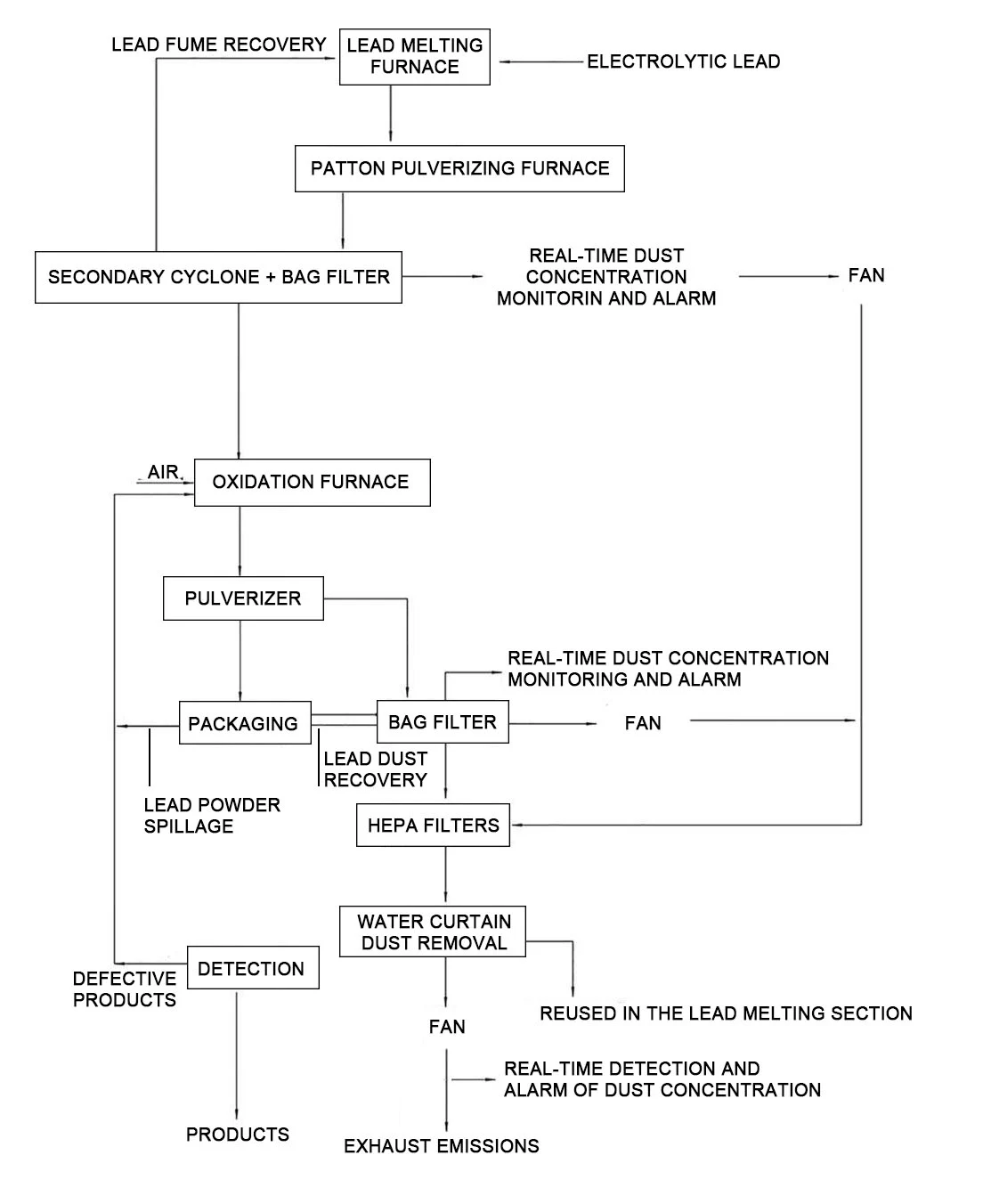

Ang proseso ay inilarawan tulad ng mga sumusunod:

(1) Electrolytic lead natutunaw na hurno

Una, ang electrolytic lead ay manu -manong inilipat sa tingga na natutunaw na hurno. Ang hurno ay pinainit sa humigit -kumulang na 500 ° C (ang pag -init ng kuryente ay ginagamit sa proseso ng pagtunaw ng tingga). Ang electrolytic lead ay pagkatapos ay natunaw sa likidong form at pinakain sa Barton machine para sa paggawa ng pulbos. Ang proseso ng pagtunaw ng tingga ay ganap na nakapaloob, at isang maliit na halaga ng tingga ng fume at lead slag ay nabuo sa panahon ng proseso.

Sa lead natutunaw na pugon ng dilaw na linya ng produksyon ng linya ng proyekto, ang lead fume ay ginagamot ng mga filter ng bag bago pinapakain sa isang sistema ng pag -alis ng alikabok ng tubig. Ang maubos na gas ay pinalabas sa pamamagitan ng isang 20-metro-taas na tambutso na tambutso. Ang lead fume at alikabok na nakuha matapos ang mga filter ng bag ay pagkatapos ay pinakain sa tingga na natutunaw na pugon para magamit muli.

Ang sistema ng pag -alis ng alikabok ng tubig ng tubig ay regular na pinatuyo at ipinadala sa istasyon ng paggamot ng wastewater para sa paggamot.

(2) Ang makina ng Barton ay gumagawa ng pulbos at ang kolektor ng alikabok ay nangongolekta ng pulbos.

Ang lead powder ay ang aktibong materyal na ginamit sa paggawa ng mga lead-acid na mga plato ng baterya. Ito ay isang pulbos na butil na sangkap ng metal na tingga na sakop ng isang layer ng PBO. Ito ay nabuo mula sa purong tingga sa pamamagitan ng isang tiyak na proseso ng thermal oxidation. Ang likido na dumadaloy sa labas ng tingga na natutunaw na pugon ay lumalamig at mga butil, at ang tinunaw na tingga ay pumapasok sa hurno ng Barton.

Ang proseso ng paggawa sa pangkalahatan ay nagsasangkot ng unang natutunaw na dalisay na tingga, pagkatapos ay pinapayagan ang tinunaw na humantong sa pag -apaw sa hurno ng Barton sa ilalim ng likas na pagkakaiba -iba ng presyon.

Ang lead oxide ay pangunahing tetragonal, na may isang average na butil ng butil na humigit-kumulang na 2μm at isang lugar na pang-ibabaw na humigit-kumulang na 2.4-2.8 m2/g. Ang lead powder pagkatapos ng paunang oksihenasyon ay ipinadala sa hurno ng oksihenasyon sa pamamagitan ng isang jiaolong conveyor sa pamamagitan ng isang pangalawang separator ng bagyo at bag filter duct. Nagtatampok ang linya ng produksiyon na ito ng isang sapilitan na draft fan sa bagyo at yunit ng filter ng bag. Parehong ang lead powder machine at kolektor ng alikabok ay nagpapatakbo sa negatibong presyon. Ang napanatili na tingga mula sa cyclone separator at bag filter ay ipinadala sa hurno ng oksihenasyon kasama ang paunang pulbos na lead ng oksihenasyon. (3) oksihenasyon sa isang hurno ng oksihenasyon

Ang hurno ng oksihenasyon ay pinananatili sa temperatura na 680-700 ° C (pinainit ng karbon sa panahon ng proseso ng oksihenasyon). Ang lead oxide powder (na naglalaman din ng ilang tingga) na ginawa sa proseso ng pulverizing ay inihaw at karagdagang na -oxidized. Ang proseso ng oksihenasyon ay patuloy na pinukaw (patuloy na produksyon). Ang tingga na napapalibutan ng lead oxide ay lumilikha ng isang oxidizing environment, na nagpapahintulot na maganap ang oksihenasyon. Ang reaksyon sa huli ay nagbubunga ng sobrang dalisay na dilaw na tingga. Ang produktong oxide ay hindi direktang pinalamig ng isang sistema ng paglamig ng tubig, mabilis na paglamig sa mas mababa sa 100 ° C. Pagkatapos ay pumapasok ito sa isang selyadong halo -halong daluyan at dinala sa pulverizer. Ang proseso ng oksihenasyon sa hurno ng oksihenasyon ay isang ganap na nakapaloob na proseso na may isang air inlet sa dulo ng feed, na nagreresulta sa henerasyon ng walang usok na tingga o alikabok. ⑷ Paggiling ng Produkto at Pag -iimpake

Ang lead oxide na ginawa ng pagkalkula sa hurno ng oksihenasyon ay isang halo ng mga bukol at pulbos. Ayon sa mga pamantayan ng kalidad para sa dilaw na tingga, ang mga tagagawa ay may mga tiyak na kinakailangan para sa dilaw na laki ng butil ng tingga. Halimbawa, ang nalalabi sa salaan (gamit ang isang 180-mesh salaan) ay dapat na ≤1.5%. Samakatuwid, ang produktong krudo mula sa hurno ng oksihenasyon ay dapat na ma -pulso bago ang packaging at kargamento. Ang kagamitan sa pag -pulverize ay ganap na selyadong at pinapanatili sa temperatura ng silid.

Manu -manong isinasagawa ang packaging ng produkto. Ang pulbos ay maaaring mahulog sa panahon ng proseso ng packaging, na bumubuo ng isang maliit na halaga ng lead dust. Ito ay nakolekta kasama ang lead dust mula sa proseso ng pulverization sa pamamagitan ng isang aparato ng pagkolekta ng gasolina at pinapakain sa isang filter ng bag. Pagkatapos ng paggamot, pumapasok ito sa isang sistema ng pag-alis ng alikabok ng tubig na kurtina, na may tambutso na gas na pinalabas sa pamamagitan ng isang 20-metro-taas na tambutso. Ang lead dust na nakulong ng bag filter ay ibabalik sa proseso ng packaging para sa pag -repack. Ang proseso ng paglilipat ng packaging bag ay nagreresulta sa ilang pag-iwas ng pulbos na naglalaman ng pulbos. Ito ay regular na nakolekta at ibabalik sa proseso ng oksihenasyon para sa muling oksihenasyon, sa huli ay pagpapabuti ng kalidad ng produkto at pag-iwas sa mapanganib na pagtatapon ng basura.

Ang tubig ay bihirang ginagamit para sa paglilinis ng sahig sa loob ng halaman; Sa halip, ginagamit ang vacuuming. Dahil ang mga paglilipat sa pagitan ng iba't ibang mga seksyon ng trabaho ng proyekto ay pangunahing gumagamit ng mga mekanikal na conveying at selyadong operasyon, ang manu -manong pag -iwas ay minimal, na nagreresulta sa kaunting tingga sa sahig ng halaman. Ang maliit na halaga ng lead powder na nakolekta pagkatapos ng paglilinis ay pagkatapos ay muling ginamit sa proseso ng oksihenasyon.

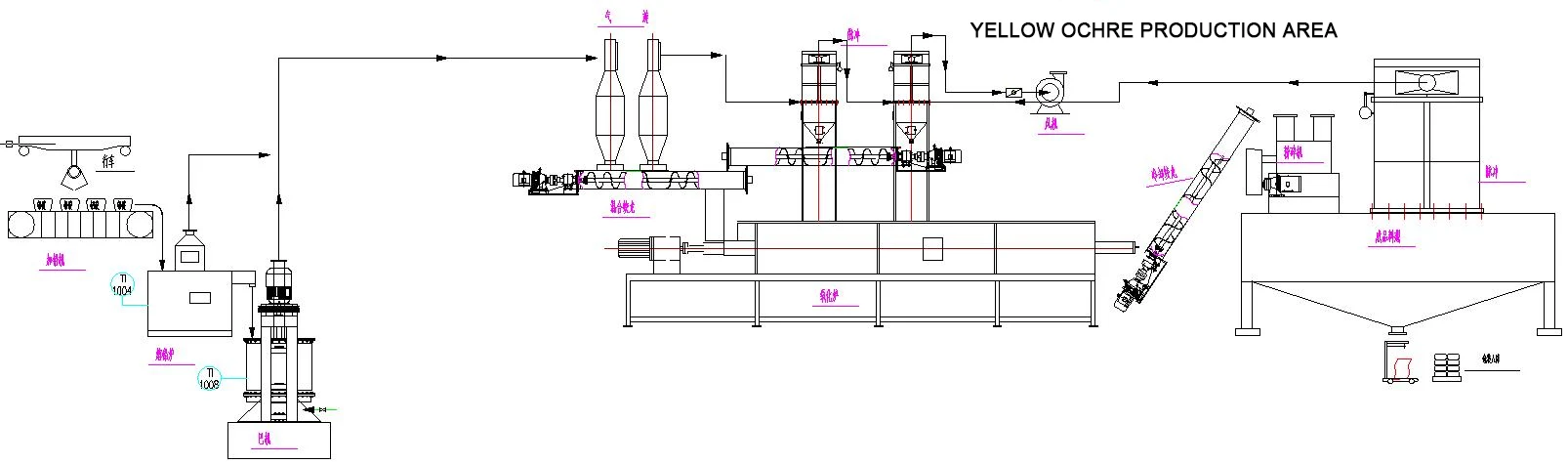

Dilaw na proseso ng paggawa ng tingga

1. Seksyon ng Milling Barton

Sequence number	Pangalan ng aparato	dami	kapangyarihan	Materyal	parameter
1	Awtomatikong lead conveyor	1	1.5	Q235	Harbin bearings, Deneng Motors (kahusayan ng enerhiya ng first-level), at reducer oiling na paggamot
2	Lead natutunaw na hurno	1	15	310sstainless steel	Ang panloob na pag -init at panlabas na pag -init ay parehong magagamit. Ang kagamitan ay idinisenyo para sa isang saklaw ng temperatura na 0-550 degree. Ang materyal ay 321 walang hindi kinakalawang na asero (withstands temperatura ng 780 degree) na may sensor ng temperatura
3	Burner burner	1	/		Riello Burner
4	Oxidation furnace 1500 (takip plate Δ16 flange Δ25)	1	45	310s hindi kinakalawang na asero, Bucket Δ14 ibaba Δ40	310s hindi kinakalawang na asero (withstand temperatura na 1180 degree), Barrel Δ14 Bottom Δ40, Deneng Motor (isang grade energy kahusayan), Harbin bearings, ang kagamitan ay idinisenyo upang mapatakbo sa isang temperatura ng 0-600 degree, na may aparato na sensor ng temperatura
5	Mga pangunahing kaalaman sa hurno ng oksihenasyon	1	/	Takip ng pundasyon	Pagkakabukod nang walang pagtagas

Sequence number	Pangalan ng aparato	dami	kapangyarihan	Materyal	parameter
6	MC-ⅱ-108 Dust Collector	1	2.2	Q235D3	Filter Area 65 Square, konsentrasyon ng alikabok <15g/m3, kahusayan 99.5%
7	15kw fan	1	15	9-19-5.6 15kw	Air Pressure 7400, Daloy 3200, Deneng Motor (First-Level Energy Efficiency)
8	Ang balbula na may hugis ng bituin	4	1. 1*4	Paghihiwalay ng mekanikal at elektrikal	Mekanikal at elektrikal na paghihiwalay, 4 litro/rev
9	400 separator ng bagyo	2	/	Q235D3	Filter Area 90 Square, Kahusayan 92%

2. Seksyon ng Paggawa ng Powder Powder

Serial number	Pangalan ng aparato	dami	kapangyarihan	Pahayag	Pahayag
1	Dilaw na hurno ng ocher (7.5 metro ang haba ng bigas)	1	55	500 welded pipe	310s hindi kinakalawang na asero (withstand temperatura 1180 degree), Deneng Motor (kahusayan ng enerhiya ng first-level), Hal bin bearings, ang kagamitan ay idinisenyo upang mapatakbo sa isang temperatura ng 0-730 degree
2	Paglamig ng tornilyo conveyor	1	1.5	φ159,2 bigas	Q235, Pagbabago ng bilis ng 350kg/h, temperatura ng materyal ≤65 Deneng motor (kahusayan ng enerhiya ng unang antas), Reducer oiling paggamot
3	Paglamig ng tornilyo conveyor	1	2.2	Φ219 × 4.5 bigas	304 hindi kinakalawang na asero, nagbigay ng bilis ng 400kg/h, temperatura ng materyal ≤34 degree, Deneng motor (unang antas ng kahusayan ng enerhiya), Reducer oiling paggamot

3. Seksyon ng Pagdurog

Serial number	Pangalan ng aparato	dami	kapangyarihan	Pahayag	Pahayag
1	Silo, conveyor ng tornilyo	1	1.5		Kapasidad ng imbakan 1500kg, Pagpapalagay ng bilis ng 1t/h, Ang temperatura ng materyal ay normal na temperatura, Deneng motor (unang antas ng kahusayan ng enerhiya), Paggamot ng langis ng reducer, Koleksyon ng packaging at alikabok
2	Cyclone screening machine	1	2.2	Q235	Kapasidad ng screening ≥500kg/h, screening fineness ≤200head
3	MC-ⅱ-48 Dust Collector	1	/	Q235D3	Lugar ng Filtration 48 Square, konsentrasyon ng alikabok <12g/m3,  kahusayan 99.5%
4	Micro-tube dust collector	1	/		Lugar ng pagsasala 70 square meters,  konsentrasyon ng alikabok <0.03g/m², kahusayan 99.85%

4. Seksyon ng Packaging

Serial number	Pangalan ng aparato	dami	kapangyarihan	Pahayag	Pahayag
1	Tapos na machine ng packaging ng produkto	1	5		Lead powder, contact material 304 hindi kinakalawang na asero, paggamot sa Teflon
2	Nakapirming pagmamaneho	1	2		2 tonelada
3	Box ng imbakan	1	/		304 hindi kinakalawang na asero
4	platform	1	/

5. Kagamitan sa Auxiliary

Mga de -koryenteng kasangkapan, cable: control ng mga de -koryenteng appliances plc, manu -manong at awtomatikong mga mode, na may fault alarm electrical appliances: Delixi contactor, Siemens touch screen, delixi module, delixi inverter, pangunahing power switch chint (delixi)
