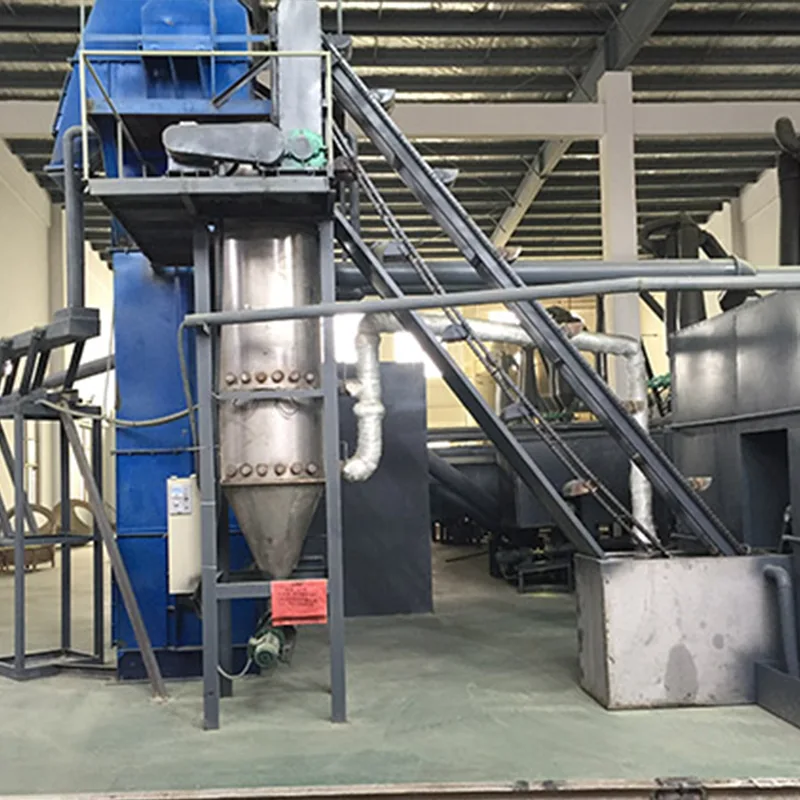

Makatwirang Kagamitan sa TBLS

Sa industriya ng pagmamanupaktura ng materyal na lead-acid na baterya, ang tribasic lead sulfate (TBLS) ay isang mahalagang additive, at ang proseso ng produksyon nito ay nagsasangkot ng maraming hakbang, kabilang ang reaksyon, pagsasala, at pagpapatuyo. Ang Reasonable TBLS Equipment ay isang equipment monitoring at control system na partikular na binuo para sa TBLS production lines.

Ang Makatwirang TBLS Equipment na ito ay gumagamit ng Siemens WINCC V7.3SE industrial configuration software bilang pangunahing platform nito. Nakikipag-ugnayan ito sa mga field device sa pamamagitan ng PLC para makamit ang mga function tulad ng production status monitoring, temperature control, motor control, at production data recording.

Bilang isang pabrika sa China, isinasama namin ang kontrol ng kagamitan sa pamamagitan ng isang industriyal na automation system, na nagbibigay-daan sa Makatwirang TBLS Equipment na magbigay ng matatag na kakayahan sa pagsubaybay sa produksyon sa loob ng linya ng produksyon ng TBLS, na tumutulong sa kumpanya na sentral na pamahalaan ang katayuan ng pagpapatakbo ng mga kritikal na kagamitan.

Pangkalahatang-ideya ng Proseso ng Linya ng Produksyon ng TBLS

Hakbang 1: Slurry Reaction

Simulan ang slurry reactor, magdagdag ng lead oxide at tubig sa tamang sukat at ihalo nang maigi. Ang halo ay pumped sa reaksyon sisidlan, at pagkatapos ng reaksyon ay makumpleto, ito ay pumapasok sa impregnation sisidlan.

Hakbang 2: Pagsala at Pag-dewater

Ang TBLS slurry sa impregnation vessel ay pumped sa isang plate at frame filter press. Pagkatapos ng humigit-kumulang 1-2 oras ng pagsasala, ang mga natuklap ay nabuo at ang tubig ay tinanggal.

Hakbang 3: Flash Drying

Ang materyal ay pinatuyo gamit ang isang gas-fired hot air furnace, flash dryer, at blower system, na sa huli ay bumubuo ng isang puting powdery tribasic lead sulfate na produkto.

Koleksyon ng Produkto

Ang pinatuyong pulbos ay kinokolekta sa pamamagitan ng Cyclone 1# at Cyclone 2# at pagkatapos ay nakabalot.

Istruktura ng Control System

Kagamitan

Ang Rongsheng Reasonable TBLS Equipment ay nagbibigay ng kumpletong interface ng pagsubaybay sa industriya, na tumutulong sa mga operator na maunawaan ang real-time na katayuan sa pagpapatakbo ng mga kagamitan sa produksyon.

Pangunahing Control Interface

Welcome Screen

Ipinapakita ang katayuan ng koneksyon ng mga sistema ng PLC at WINCC, na nagbibigay ng pangunahing impormasyon sa panahon ng pagsisimula ng system.

Screen ng Katayuan ng Produksyon

Ipinapakita ang katayuan ng pagpapatakbo ng kagamitan:

Berde: Kagamitang Tumatakbo

Gray: Nahinto ang kagamitan

Ipinapakita rin ang mga pangunahing parameter ng produksyon:

Temperatura ng Kettle ng Reaksyon

Temperatura ng Flash Drying

Temperatura ng Hot Air Furnace

Agos ng Fan Motor

Screen ng Setting ng Parameter

Ginagamit para sa pagkontrol sa pagpapatakbo ng kagamitan sa produksyon at mga setting ng parameter, kabilang ang:

Pagkontrol sa Temperatura

Kontrol ng Motor

Pagkontrol ng Pulse

Kontrol sa Pagsisimula/Paghinto ng Kagamitan

Mga Pag-andar ng Control Module

Temperatura at Kasalukuyang Module ng Pagsubaybay

Ang lugar na ito ay nagpapakita ng temperatura at kasalukuyang data ng motor para sa bawat lugar ng produksyon.

Temperature Control Module

Ang bawat heating device ay may independiyenteng mga function ng kontrol, kabilang ang:

Start/Stop Control

Pagtatakda ng Temperatura

Proteksyon sa Temperatura Hysteresis

Halimbawa: Ang temperatura ng pagpapatuyo ng flash ay nakatakda sa 450°C; Ang halaga ng hysteresis sa itaas na limitasyon ay 3°C; Lower limit hysteresis value 2°C

Awtomatikong hihinto sa pag-init ang system kapag lumampas ang temperatura sa 453°C at magre-restart kapag bumaba ang temperatura sa ibaba 448°C.

Motor Control Module

Ang bawat motor ay nilagyan ng mga independiyenteng pindutan ng pagsisimula at paghinto, at ang katayuan ng pagpapatakbo ng kagamitan ay ipinapakita:

Berde: Tumatakbo

Red: Tumigil ka

Kontrol ng Screw Conveyor

Ang storage bin screw conveyor ay sumusuporta sa:

Lokal na Kontrol

Remote Control

Kontrol sa Computer

Sistema ng Pagkontrol ng Pulse

Ang pulse control system sa EquipmentRongsheng Reasonable TBLS Equipment ay pangunahing ginagamit para sa kontrol ng sistema ng pag-alis ng alikabok.

Ang mga pulso ay nahahati sa tatlong grupo:

12-way na pulso

3-way na pulso

5-way na pulso

Kasama sa mga setting ng parameter ang:

Oras ng Pagitan: Karaniwang 60 segundo

Lapad ng Pulse: Karaniwang 2–3 segundo

Teknikal na Mga Bentahe: Industrial Automation Control

Sa pamamagitan ng PLC at WINCC system integration, nakamit ang sentralisadong pagsubaybay at kontrol ng mga kagamitan sa produksyon.

Real-time na Pagsubaybay sa Data ng Produksyon

KagamitanRongsheng Makatwirang TBLS Equipment ay maaaring magtala ng temperatura, kasalukuyan, at katayuan ng pagpapatakbo ng kagamitan para sa maginhawang pamamahala ng produksyon.

Sistema ng Alarm

Kapag hindi gumana ang kagamitan, ipinapakita ng system ang kaukulang impormasyon ng kagamitan sa interface ng alarma.

Parameter Access Control

Gumagamit ang system ng kontrol sa pag-access ng username at password upang matiyak ang seguridad ng mga kritikal na parameter ng produksyon.
